Pelamis
O dispositivo convertedor de energia das ondas denominado de Pelamis é uma máquina offshore que opera em profundidades maiores do que 50m. Ele foi originalmente concebido pela Pelamis Wave Power em 1998, cuja sede era em Edinburgo - Escócia - Reino Unido. Em novembro de 2014 encerrou as suas atividades.
Acesse: Wikipedia - PelamisO primeiro protótipo em escala real (1:1) foi instalado e testado em 2004 no European Marine Energy Centre em Orkney, Escócia, sendo o primeiro protótipo offshore a gerar energia com sucesso em escala comercial.
Uma fazenda de geração de enrgia elétrica comercial foi instalada em 2008, próximo a localidade de Póvoa de Varzim - Portugal pela companhia portuguesa Enersis. A fazenda consitiu de três convertedores de 750 kW, denominada de Fazenda de Ondas Aguçadoura e se localizava na costa noroeste de Portugal. A fazenda era de propriedade da companhia australiana Babcock & Brown e gerou eletricidade de Julho de 2008 até novembro de 2008.
A companhia alemã E.on em fevereiro de 2009, demandou uma nova geração de Pelamis, o P2. O P2 foi instalado e ligado a rede elétrica em outubro de 2010, em fase de teste. Um segundo pedido de uma máquina P2 foi feita pela companhia escocesa Power Renewables em março de 2010.

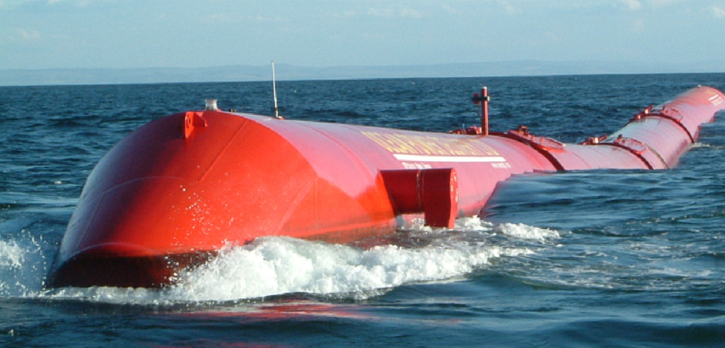

O WEC Pelamis P2 tem comprimento de 180m, com 4m de diâmetro e peso aproximado de 1350 toneladas. A sua configuração consiste de 5 módulos de aproximadamente 36m cada articulados por cinco juntas.
O convertedor é composto de vários módulos cilindricos, flutuantes e articulados entre si. A medida que as ondas passam longitudinalmente ao Pelamis, os módulos se movem relativamente um ao outro. Cilindros hidráulicos são acionados por este movimento relativo entre os módulos, que comprimem (bombeiam) óleo a alta pressão por meio de motores hidráulicos e acumuladores hidráulicos, transformando a energia acumulada neste óleo em energia elétrica através de geradores. O transporte da energia transformada é feito através de cabos elétricos até a praia.
O nome Pelamis é também o nome cietífico (Pelamis platurus) de uma serpente marinha de barriga amarela que é encontrada em águas tropicais e subtropicais.
O dispositivo Pelamis é classificado como um convertedor de energia das ondas - WEC do tipo atenuador devido a sua configuração, que permite movimento relativo de suas parte na mesma direção do trem de ondas incidente.
Acesse: Wikipedia - Pelamis 2
-
Wave dragon
O texto a seguir é baseado no trabalho apresentado pelo aluno Anderson Pires - Bolsista B.I.A., no semestre 2017.2

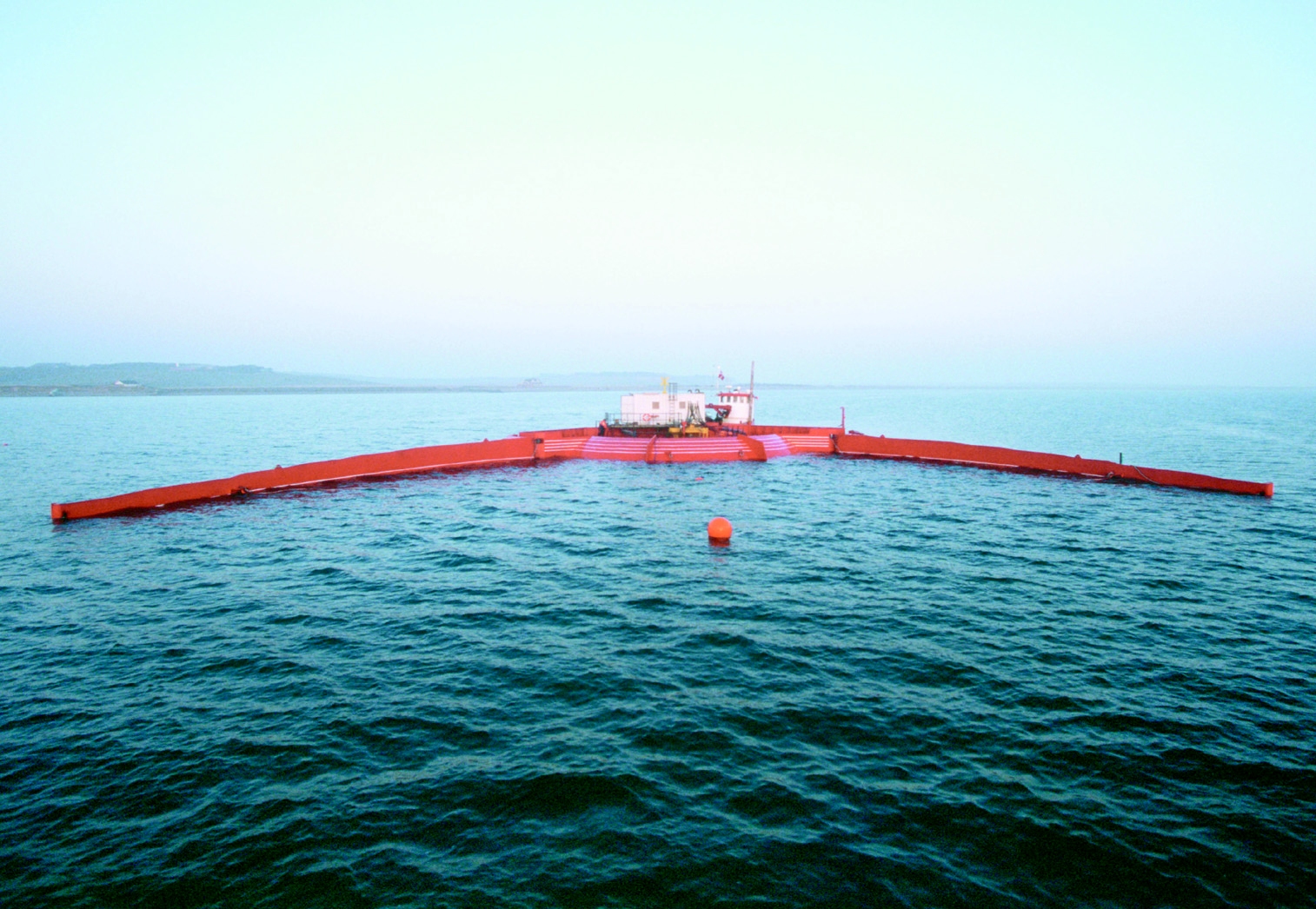

O sistema Wave Dragon (WD) ou Galgamento (em português) é uma tecnologia desenvolvida pela Wave Dragon ApS, um conjunto de empresas e instituições europeias com a predominância de Dinamarqueses no projeto. É basicamente um equipamento onde a sua estrutura permite que as ondas passem e sejam encaminhadas por meio de rampas para um reservatório que se encontra um nível acima do nível do mar. Após esse processo, a água que passa pelas turbinas aciona um gerador, produzindo eletricidade.

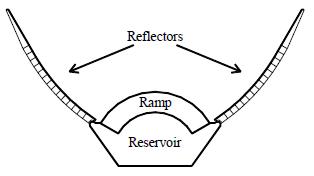

Assim como o Pelamis e o Archimedes Wave Swing, a tecnologia Wave Dragon é classificada como dispositivos de conversão de energia das ondas por corpos oscilantes. Esse tipo de conversão é caracterizado como primário e é baseado no movimento de um corpo em relação a outro corpo ou a um referencial estático. É classificado também como Overtopping, ou seja, possui reservatórios que serão preenchidos por água do mar através de alguma estrutura que eleve o nível da água e a faça passar pelo o conjunto de turbina e gerador para conseguir gerar energia elétrica. Segundo Rosa (2008), a estrutura consiste em dois refletores parabólicos que concentram e elevam a altura das ondas, concentrando as mesmas em uma rampa que permite acesso a um reservatório.

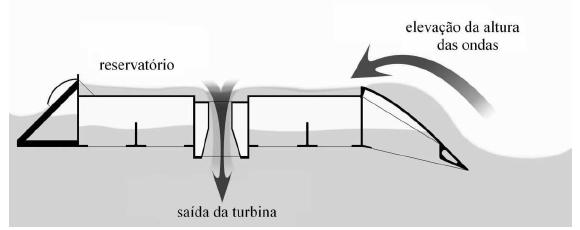

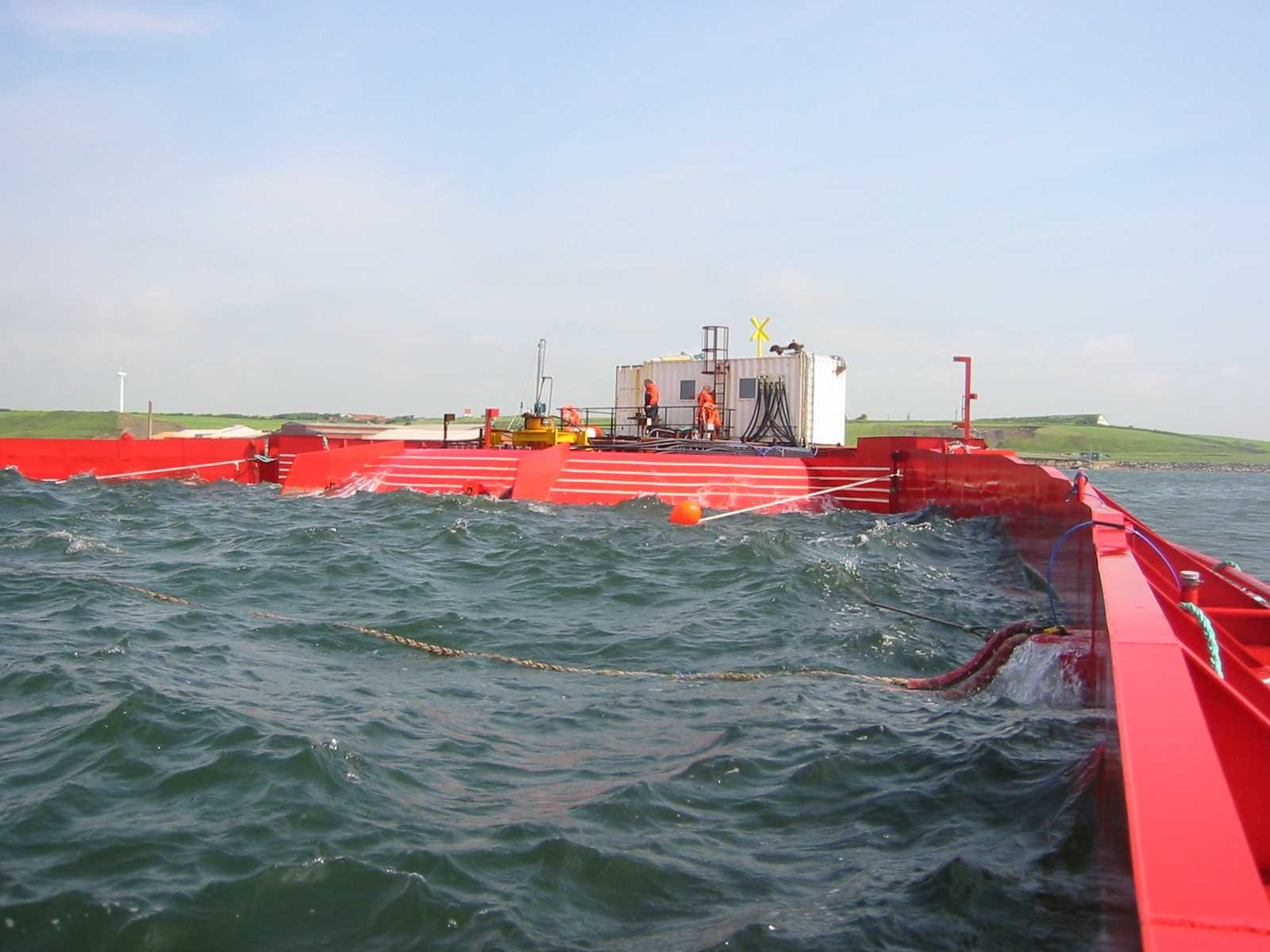

O reservatório situa-se na parte posterior do dispositivo, a altura da onda variar entre um a quatro metros acima do nível do mar. É importante salientar que em determinadas horas do dia ocorram ondas atípicas para a determinada média da região, entretanto isso não caracteriza um problema devido esses tipos de ondas apenas passarem pelo o sistema sem nenhum tipo de interação. A água presente temporariamente no reservatório desce pela ação da gravidade e passa por turbinas hidráulicas de baixa queda presentes na região central e produz eletricidade.
Cada unidade apresentará uma capacidade de produzir 4 a 10 MW dependendo de quão energético as ondas daquela região que atingem o sistema são. A tecnologia é única entre os sistemas de produção de energia através da força das ondas, pois a energia proveniente da água é convertida diretamente através das turbinas aquáticas. Sendo, portando, considerado um sistema de conversão de uma única etapa, onde permite uma estrutura simples e apresenta apenas uma parte móvel: As turbinas. Isso é extremamente importante para operar sistemas offshore, pois possuem uma manutenção complexa e está presente em um ambiente com diversas condições adversas. WD é ancorado (Igual a um navio) em relativamente águas profundas (Em torno de 25 metros). Além disso, o dispositivo é construído com câmeras abertas de ar onde os sistemas de pressurização tornam a altura da flutuação ajustável. A estrutura do dispositivo foi planejada para ser construída com a combinação de concreto e aço. Entretanto, a tecnologia Wave Dragon é um sistema bastante complexo, existindo um grande esforço de diversos setores, como universidades e indústrias, sendo realizados testes em design e modelagem visando melhorar a resposta do sistema hidráulico, reduzir o efeito de forças nas partes refletoras de ondas, melhorar a ancoração do dispositivo, otimizar o poder de produção das turbinas, reduzir os custos com manutenção, etc. Todos esses testes visam obter uma maior eficiência na produção de mais eletricidade e com o menor custo possível. Sabe-se que é uma tecnologia bastante promissora e que é uma questão de tempo para começar a ser utilizada em larga escala, ou seja, comercializada.
Acesse: Vídeo AWS
Referências
Tedd, James. Testing, analysis and control of the wave dragon wave energy converter. Diss. Aalborg University, Department of Civil Engineering, 2007.
Soerensen, H. C., et al. "Development of wave dragon from scale 1: 50 to prototype." The Fifth European Wave Energy Conference. 2003.
Kofoed, Jens Peter, et al. "Prototype testing of the wave energy converter wave dragon." Renewable energy 31.2 (2006): 181-189.
ROSA, PBG. Controle e otimização de um sistema de conversão de energia das ondas do mar em energia elétrica. 2008. 112 f. Diss. Dissertação (Mestrado em Ciências-Engenharia Elétrica)-COPPE. Universidade Federal do Rio de Janeiro, Rio de Janeiro, 2008.
Wave Dragon ApS. Wave Dragon. Disponível em:
-
AWS
Arquimedes Wave Swing....
